LinkMejor SS2 Isıtma Soğutma Sistemleri için Float Anahtarı, L Şekilli AC Sıvı Depolama Tavası Akış Kanalı Güvenlik Kapanma Anahtarı, Kombi Birimleri için Güvenilir Isıtma Soğutma Float Sensörü (Beyaz, 5 Adet)

ÜRÜN AÇIKLAMASI: HVAC kullanırken buharlaşma sızıları nedeniyle mobilyalarınızı nemlendirmekten hala endişeleniyor musunuz?

O zaman kesinlikle bir float switch'e ihtiyacınız var! İşte özel kurulum adımları:

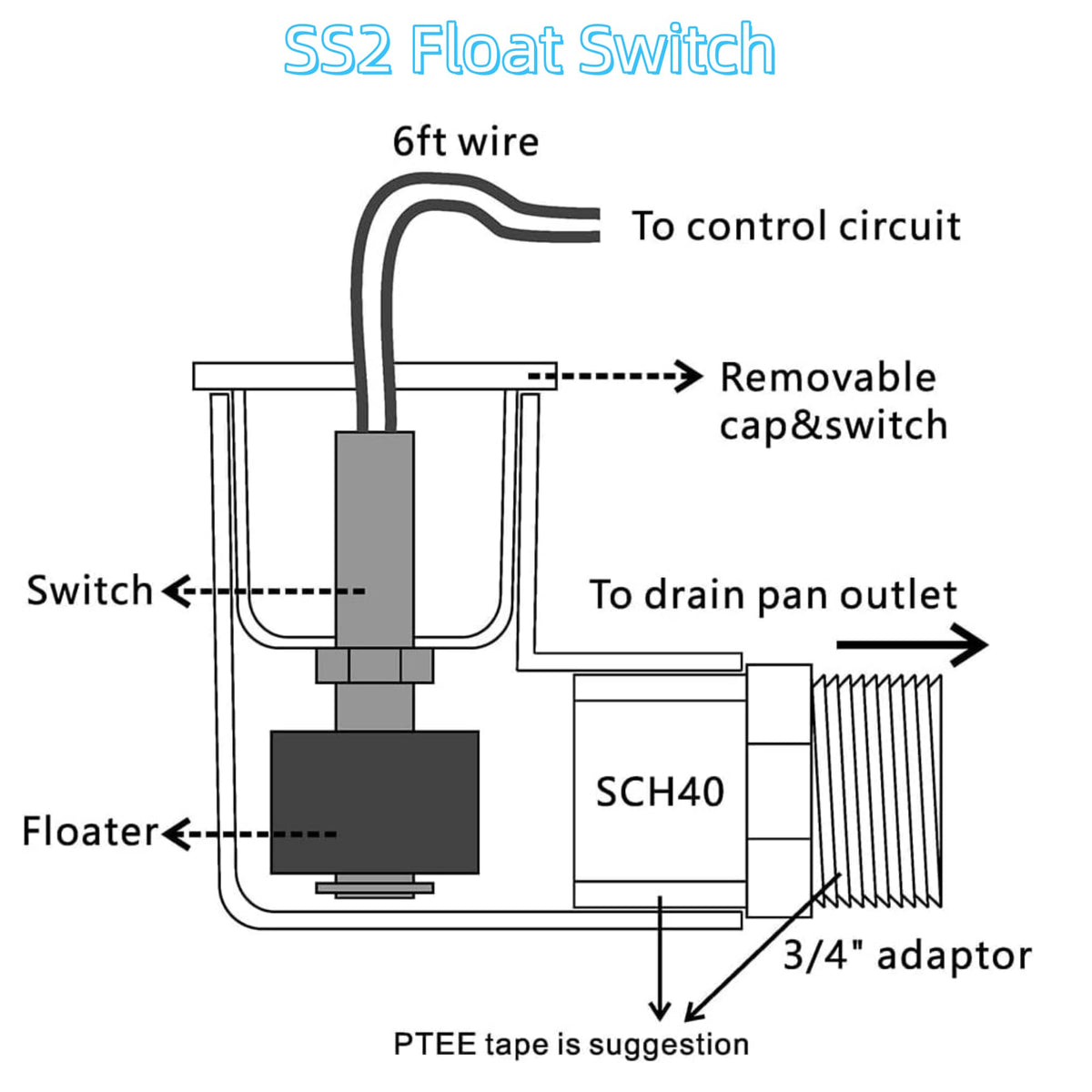

Dikey drenaj çıkışlı (Duvar) birimler için çizgili kurulum
Bu cihazın, duvar birimlerinde dikey drenaj çıkışları olan pan çıkışından P tıkanıklığına olan ana drenaj hattına monte edilmesi önerilir. Bu, buharlaşma suyu bobinden doğrudan yedek pan çıkışına dökülmesi durumunda fan bobininin kapanmasını veya alarm devresinin etkinlenmesini önleyecektir.
1. Ana panelde birimden güç kesin ve ana pan çıkışından 5''lik bir sap yapıştırın.
2. Sapın altına 3/4''lik bir T bağlantısı yapıştırın, T sapı yatay ve düz.
3. T bağlantısının yatay çıkışına 3/4''lik bir sap yapıştırın, sapın da düz olmasına dikkat edin.
4. Anahtarı/fiş birimini PVC kolonun 1''lik girişine yerleştirin, böylece float sapı anahtar kolonunun içine (altına) yerleştirilsin. Float sapı fiş biriminden çıkartarak ayarlanabilir. YAPISTIRMAYIN.
5. T bağlantısının geri kalan çıkışına P tıkanıklığı ile bir drenaj hattı yapıştırın.
6. Wires'i VCC veya termostat tellerine bağlayın.
7. Birim çalışırken float'u kaldırarak anahtarı test edin. Doğru bağlanıldığında birim durmalıdır.
8. Tüm bağlantıları ve ayarlamaları tıkanıklık için test edin.

DÜZ TAVAN (PANCAKE) BİRİMLERİ İÇİN KURULUM
NOT: Ana drenaj (çizgili) düz tavan (pancake) birimlerine de önerilir, çünkü panın üstüne yakın çıkışlar nedeniyle bazı sızılmalar olabilir.
1. Ana pan çıkışına 3/4''lik bir sap yapıştırın.
2. Bölgeye uzak ve düz konumlandırılmış 3/4''lik bir T bağlantısı yapıştırın.
3. Yukarıdaki Duvar Birimleri için ÇİZGİLİ KURULUM altındaki adımları 3-9 arasında izleyin.
