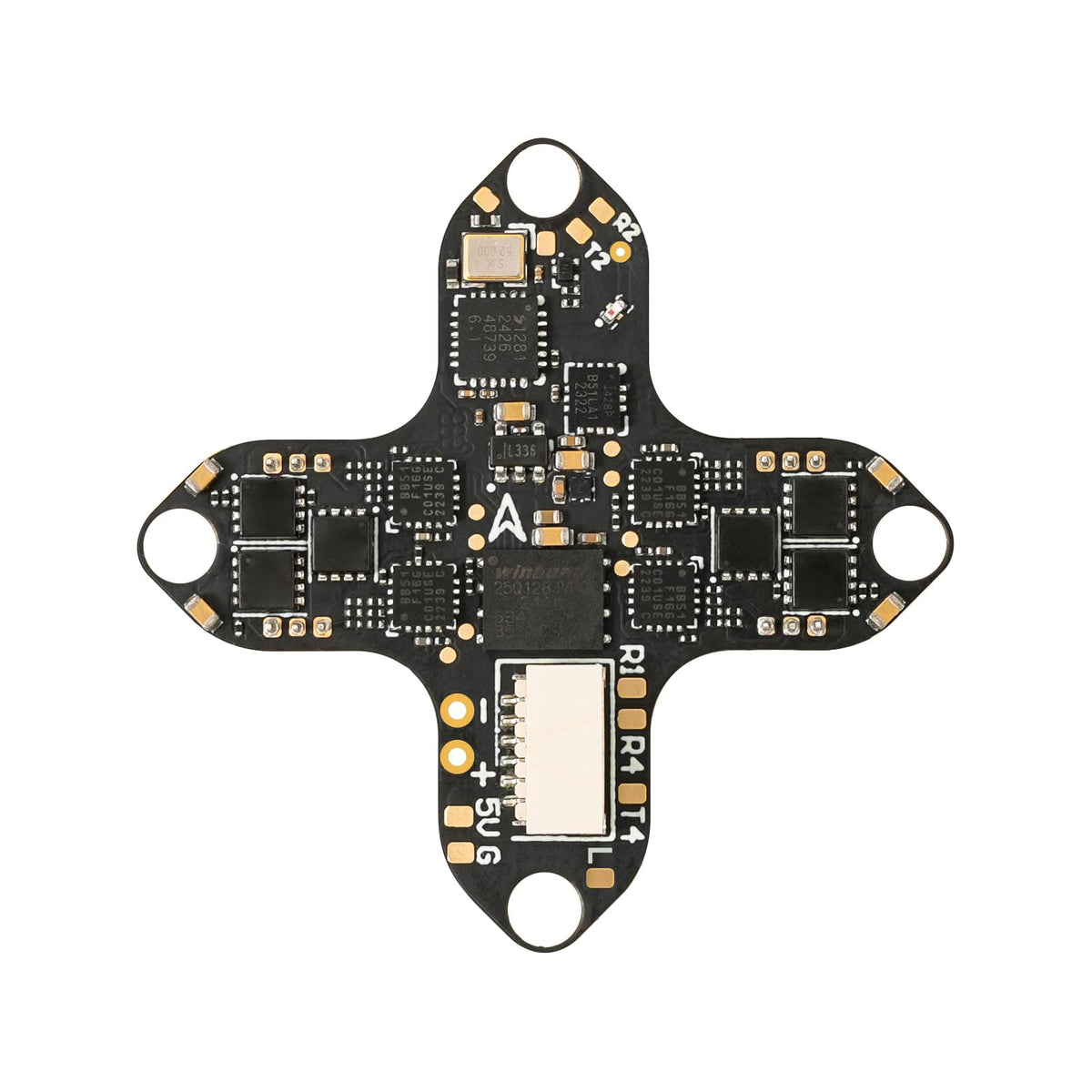

ลิงค์เมจอร์ แมทริกซ์ 1S คอนโทรลเลอร์ ไฟล์ท์บลัสส์ G4 3IN1 HD BMI270 - ELRS

คำอธิบาย:
ความระมัดระวัง:
ตัวควบคุมการบินได้รับครอบคลุมโดยผลลัพธ์ของผลิตภัณฑ์ที่ผิดปกติของผู้ผลิต. ปัญหาที่เกิดขึ้นจากความผิดพลาดของผู้ใช้, ความเสียหายทางกายภาพจากการชน, ความเสียหายระหว่างการติดตั้งหรือถอดถอน, การปรับปรุง, การกระแทกไฟฟ้า, ไฟไฟฟ้าหรือการเปิดเผยต่อน้ำไม่ได้รับครอบคลุม。

วิธีใช้ทางเซอริแอล, RX และ VTX ที่เป็นบางตัว
UART3 ได้ต่อกับ RX ทางเซอริแอล ELRS ภายในตัว. เพื่อปลด UART3 กรุณาถอดตัวติดตั้งตัวต่ำ. นอกจากนี้ ตัว FC นี้จะบริหารจัดการ 2 ทางเซอริแอลที่มีความหมายเท่ากันที่สามารถใช้สำหรับรับเซอริแอลภายนอก, GPS, HD VTX หรืออุปกรณ์เซอริแอลอื่น ๆ คุณสามารถอ้างอิงรูปสินค้า。

FC
MCU: STM32G473CEU6 (168MHz)
กลองเรือ: ICM42688P
หน่วยควบคุมหลังเครื่องบิน: 16MB
ตัวตรวจจับ: ตัวแปลงและกระแส

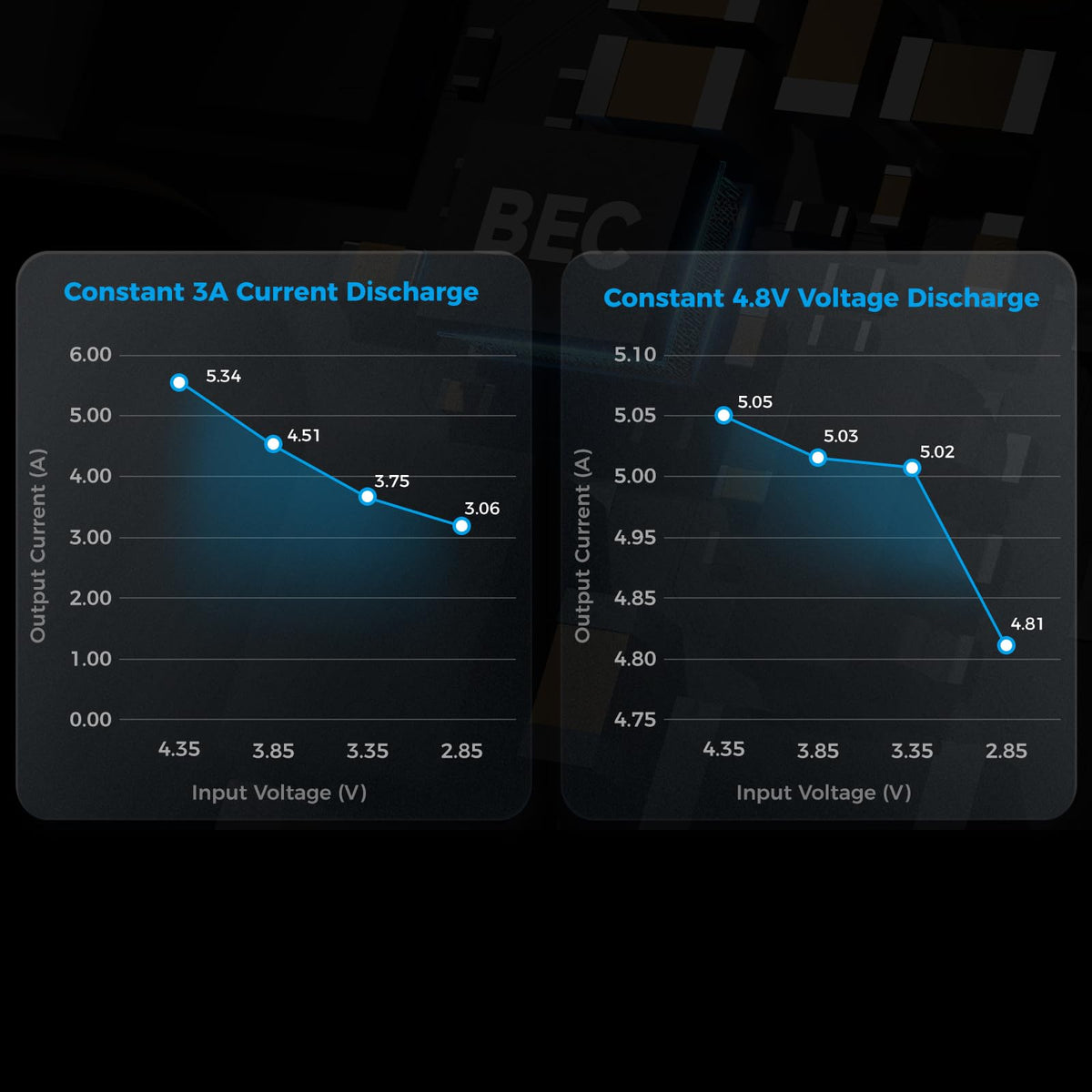

BEC: 5V/3A
UART: UART 1 (RX เท่านั้น/SBUS), UART 2 (เสรี), UART 3 (สำหรับ RX), UART 4 (เสรี/HD MSP)
ESC: 12A ต่อเนื่อง
RX: ELRS 2.4GHz ซีริแอล (V3.4.3)
ฟัลม์เวอร์ของ FC: Betaflight_4.5.1_BETAFPVG473
ประตู USB: SH1.0-4Pin
ประตู VTX ดิจิตอล HD: SH1.0-6Pin
ปลั๊กมอเตอร์: JST1.25-3Pin
ตัวต่อแบตเตอรี่: BT2.0
ขนาดการติดตั้ง: 25.5mm x 25.5mm

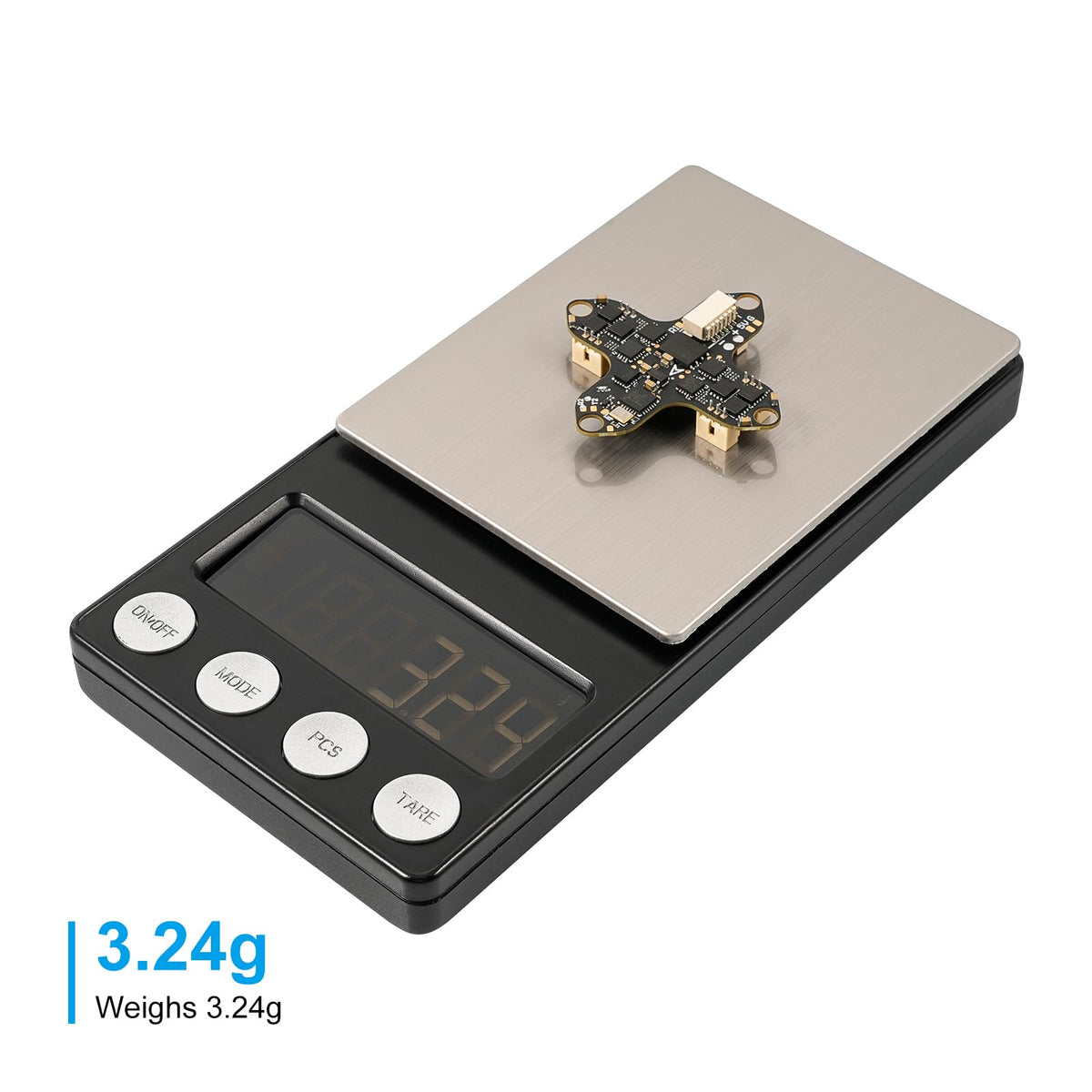

น้ำหนัก: 3.2±0.1g (ไม่รวมตัวต่อแบตเตอรี่), 4.2±0.1g (รวมตัวต่อแบตเตอรี่)

ESC
การเข้าถ่ายไฟฟ้า: 1S เท่านั้น
กระแส: 12A ต่อเนื่อง, 18A สูงสุด
ฟัลม์เวอร์ของ ESC: A_X_5_96_v0.19.2.hex สำหรับฟัลม์เวอร์ BB51 Bluejay
โปรโตคอลสัญญาณดิจิตอล: DSHOT300, DSHOT600
ระยะทางการบิน: ประมาณ 500 เมตร

แพ็คเกจ
1 * Matrix 1S Brushless Flight Controller (G4 3IN1 HD)
1 * ตัวปรับเปลี่ยนประตู USB-C ไป SH1.0 4Pin
1 * สายปรับเปลี่ยนประตู SH1.0-4Pin
1 * สายปรับเปลี่ยนประตู SH1.0-6Pin
4 * ตะขอกำแหลง M1.2*4
4 * ตะขอกำแหลง M1.4*5
4 * ลูกกระเบื้องควบคุมสั่น
