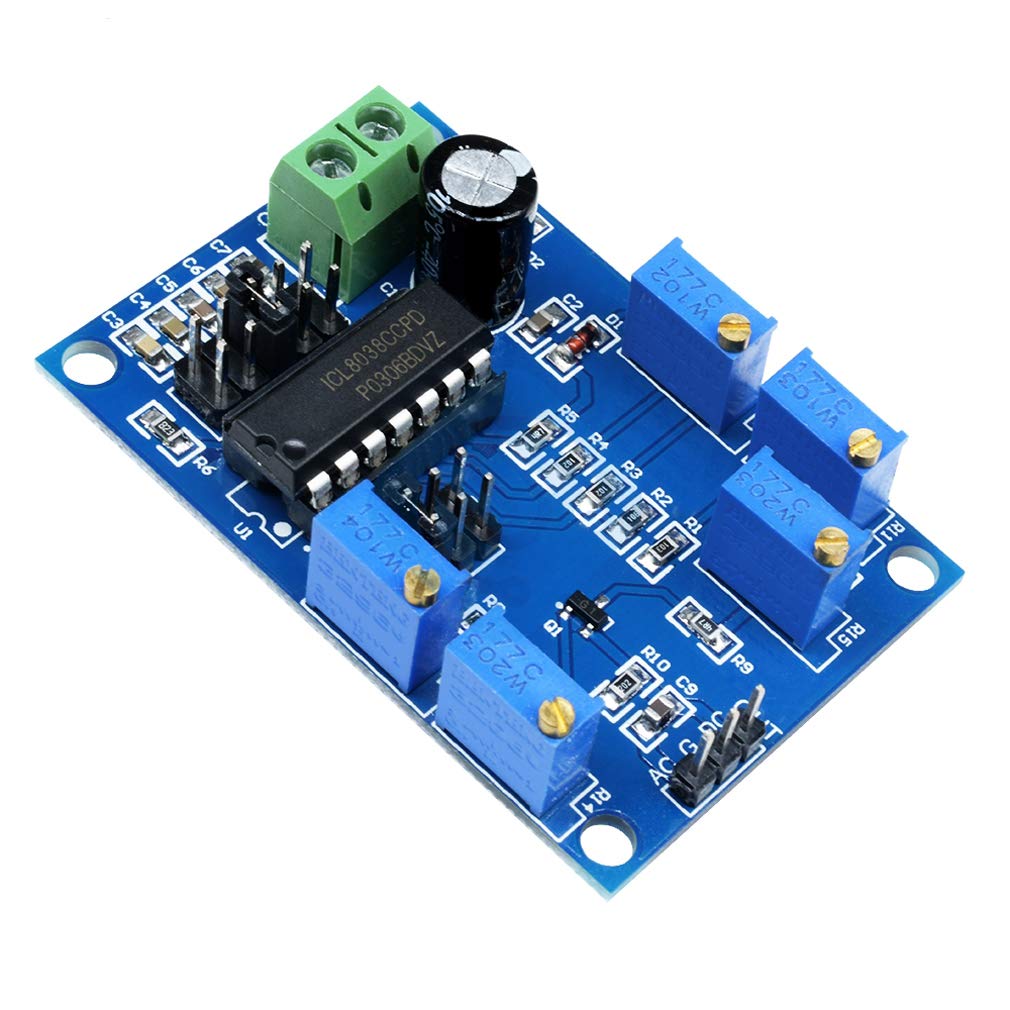

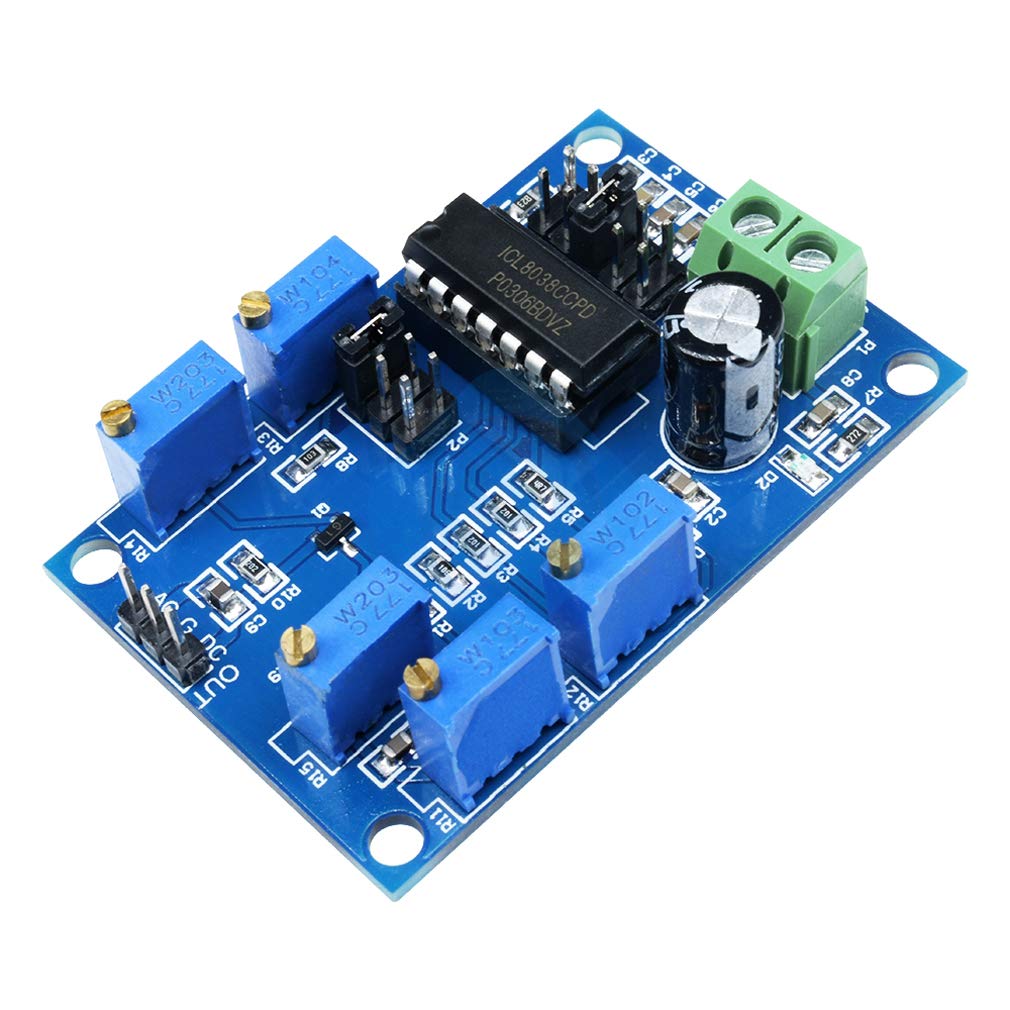

LinkMejor Generatore di Segnali ICL8038 Frequenza di Segnale Media/Bassa 10Hz-450KHz Generatore di Onde Triangolari/Rettangolari/Sinusoide Modulo 12V a 15V

Panoramica Tensione di lavoro: 12V ~ 15V Intervallo di frequenza: 10HZ -- 450kHz Uscita: Onda triangolare, onda quadrata e onda sinusoidale. Onda sinusoidale a bassa distorsione: 1% Intervallo di ciclo di lavoro: 2% a 98% Il modulo ICL8038 è progettato per intervalli di frequenza comuni. È regolabile da 5 marce e genera onde triangolari, quadrate e sinusoidali a bassa distorsione da 10Hz a 450KHz. L'onda sinusoidale può essere utilizzata per segnali di test, segnali di guida, segnali di frequenza portante, ecc.; l'onda quadrata può essere utilizzata per segnali di commutazione, segnali di scintilla, ecc.; l'onda triangolare è principalmente utilizzata per segnali di scansione. Caratteristiche: Tensione di lavoro: 12V ~ 15V Uscita: Onda triangolare, onda quadrata e onda sinusoidale. Intervallo di frequenza: 10HZ ~ 450kHz Onda sinusoidale a bassa distorsione: 1% Intervallo di ciclo di lavoro: 2% a 98% Deriva di temperatura bassa: 50ppm / ° Linearietà di uscita di onda triangolare: 0.1% Temperatura di lavoro: 0 ~ 70 ° Dimensioni della scheda: 54.5*37.8mm Funzioni: VCC,GND: tensione di lavoro AC: con uscita a bias DC G: terra DC: uscita di segnale puro R11: Regolazione della frequenza R12: Regolazione del ciclo di lavoro dell'onda quadrata R13: Regolazione lineare dell'onda sinusoidale R14: Regolazione dell'amplitude R15: Regolazione lineare dell'onda quadrata Saltatore P2: selezione di diverse forme d'onda (onda triangolare, quadrata o sinusoidale) Saltatore P3: selezione di diversi intervalli di frequenza 10Hz-450Hz 90Hz-1.5KHz 940Hz-15KHz 6KHz-120KHz 20KHz-450KHz Confezione Include: 1 x Modulo Generatore di Segnali di Frequenza Basso/Medio ICL8038 Sorgente di Segnale Onda Sinusoidale Generatore di Forme d'onda
