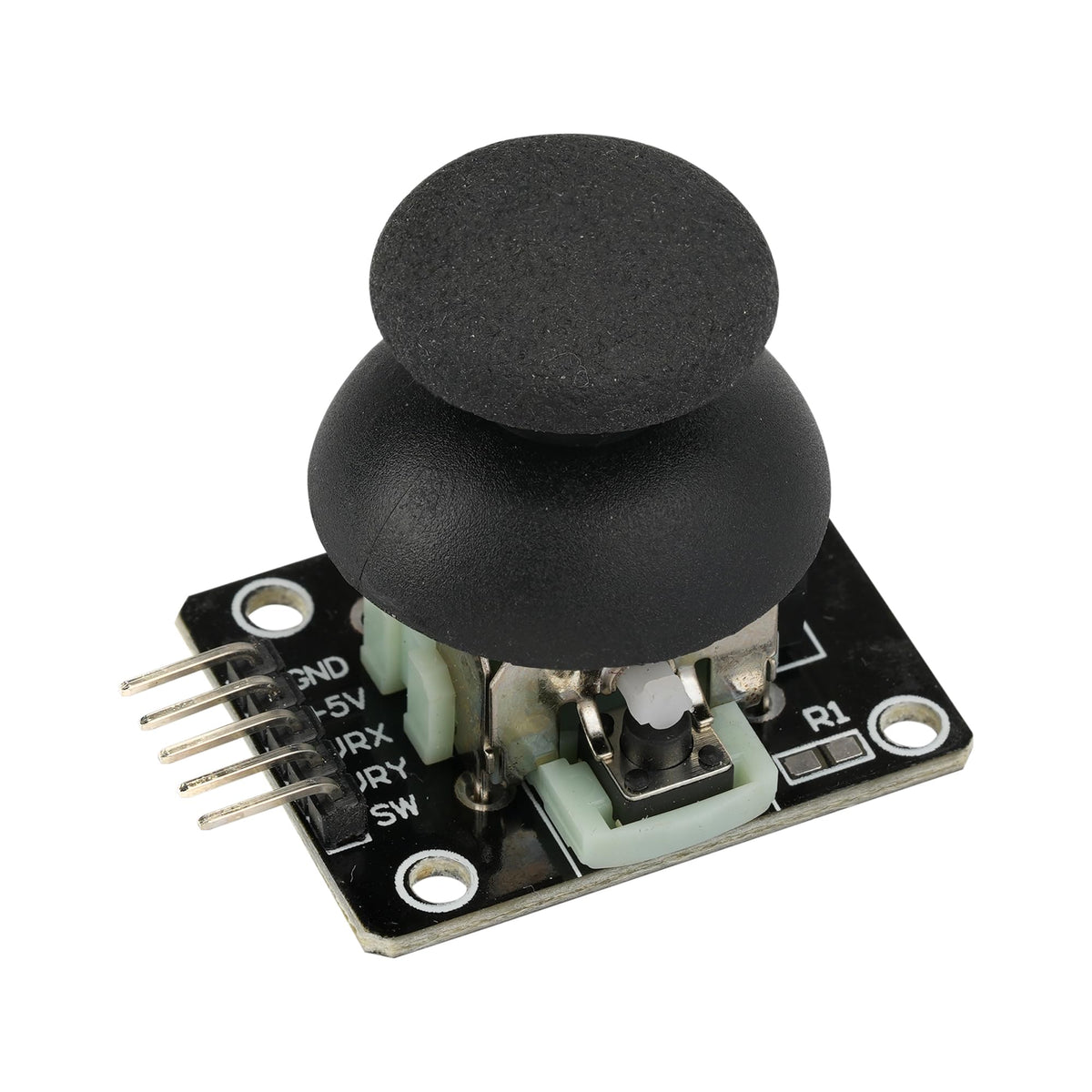

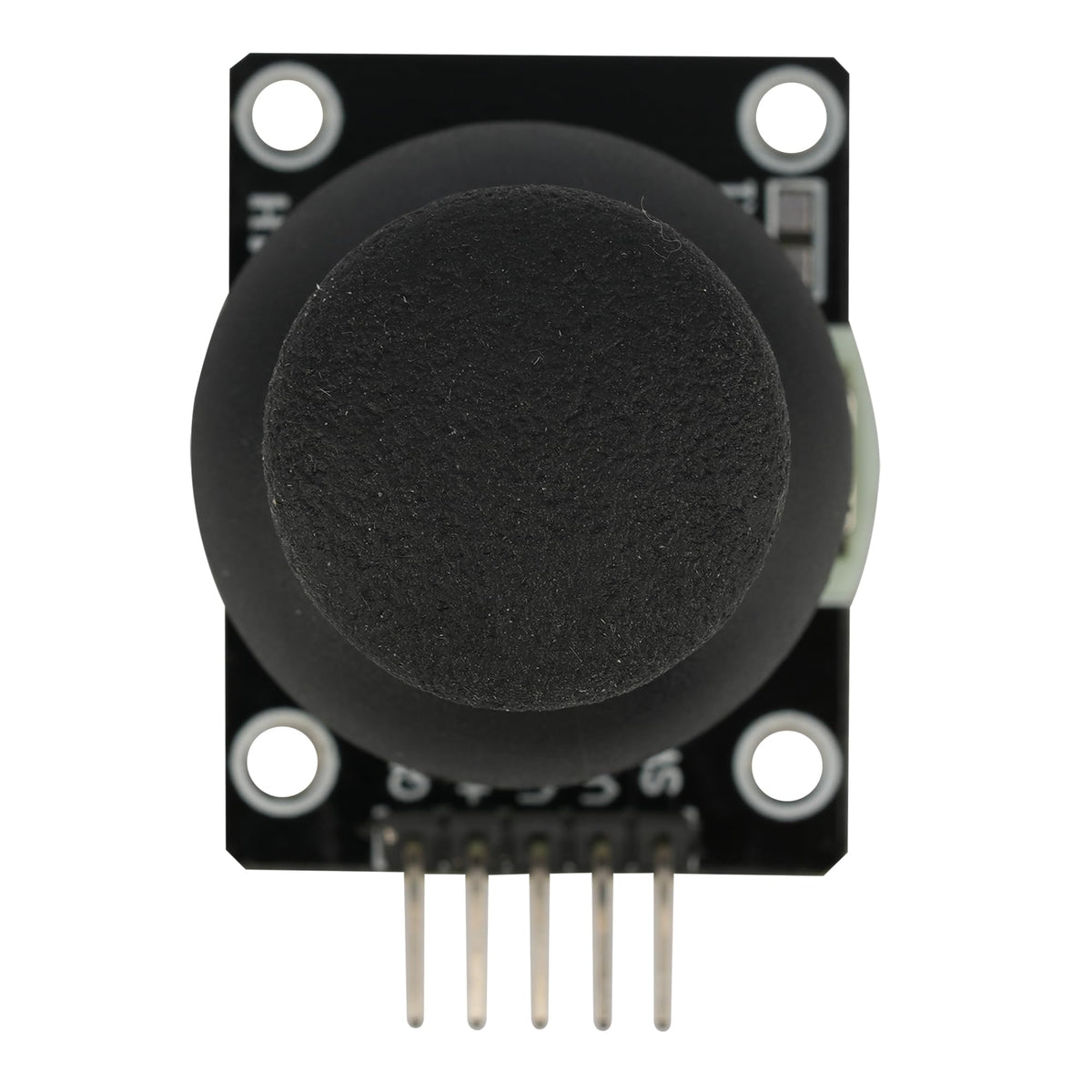

LinkMejor 6Pcs Modulo Joystick Biassiale XY

Modello: modulo sensore joystick a due assi per KY-023

Modulo Joystick XY a due assi: 6 pezzi modulo Joystick XY a due assi

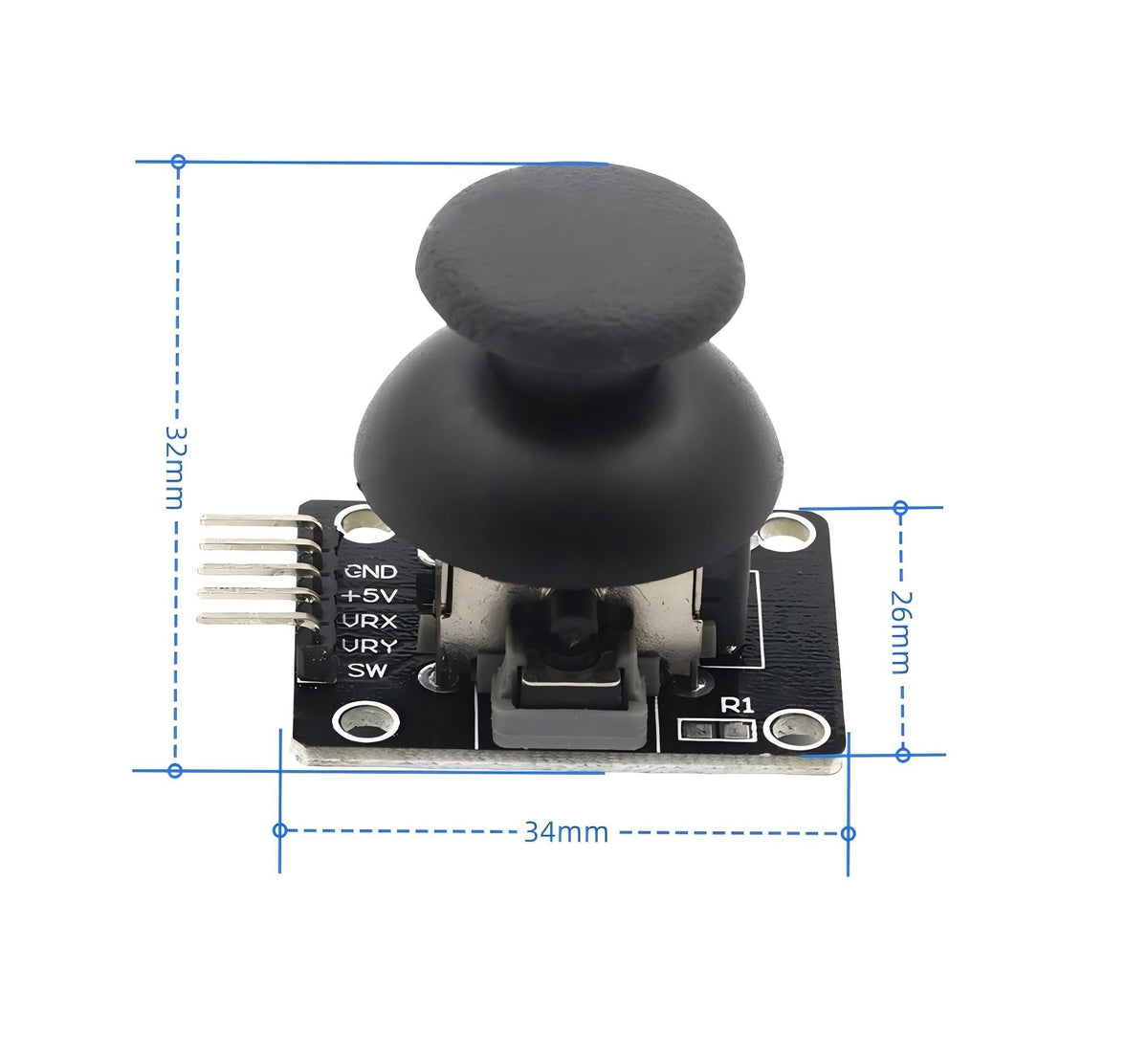

Dimensioni: 34*26*32mm

Tipi: 5 PIN

Connettore: +5Vcc - GND - VRx - VRy - SW

Compatibile con Arduino Raspberry

Realizzato con potenzimetro joystick metallico di alta qualità originale, con uscita analogica a due assi (X, Y) e uscita digitale unidirezionale (Z)

Compatibile con scheda espansione sensori Arduino, può creare opere interattive come il telecomando

Per essere più facilmente compatibile con interfacce come la scheda espansione Arduino, i circuiti degli assi XYZ sono separati nel design, quindi i 3 pin possono essere collegati alla scheda espansione con un cavo di collegamento per l'uso

Parametri:

1. Intervallo di tensione di ingresso: DC 3.3V a 5V

2. Segnale di uscita: Il modulo ha due uscite analogiche e una interfaccia di uscita digitale. I valori di uscita corrispondono agli offset a due assi (X, Y) e il tipo è analogico; il pulsante indica se l'utente preme sull'asse Z, e il tipo è interruttore digitale

3.Compatibile con il controller Arduino per la programmazione, scheda espansione sensori plug-in, più facile da completare opere interattive di telecomando creative

4. Il joystick crociato è un resistore a 10K bidirezionale. Man mano che la direzione del joystick cambia, la resistenza di contatto cambia

Il modulo utilizza alimentazione a 5V. Nella condizione iniziale, la lettura della tensione X, Y è circa 2.5V. Quando viene premuto nella direzione dell'ago, il valore di lettura della tensione aumenta, e Z è quanto più grande di 5V; quando viene premuto nella direzione opposta dell'ago, il valore di lettura della tensione diminuisce, e Z è quanto più piccolo di 0V
